LPK / LPKI

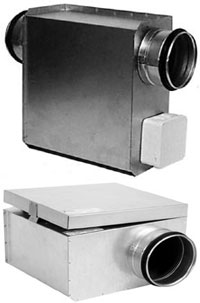

 Канальные вентиляторы LPK/LPKI имеют типоразмеры от 100 до 200 мм и предназначены для установки в круглых каналах. Все вентиляторы оборудованы асинхронными двигателями с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы. Корпус изготавливается из гальванизированной стали. Для снижения распространения шума в окружающее пространство крышка вентилятора LPKI снабжена слоем изоляции толщиной 30 мм.
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.
Защита двигателя
Все двигатели имеют встроенный термоконтакт с автоматическим перезапуском. Степень защиты электродвигателя IP44, клеммной коробки – IP54
Аксессуары
Кронштейн, быстросъёмные муфты, регуляторы скорости, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные и защитные решётки и т. д.
 |
|
|
|
|
|
|
|
Тип вентилятора
|
Напряже-ние, В/Гц
|
Ном. Мощн., Вт
|
Ток,
А
|
Частота вращ., об/мин
|
Макс. t, °C
|

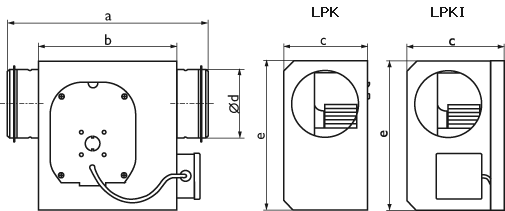

Размеры, мм
|
Вес,
кг
|
Схема эл. подкл.
|
|
a
|
b
|
c
|
Ød
|
e
|
|

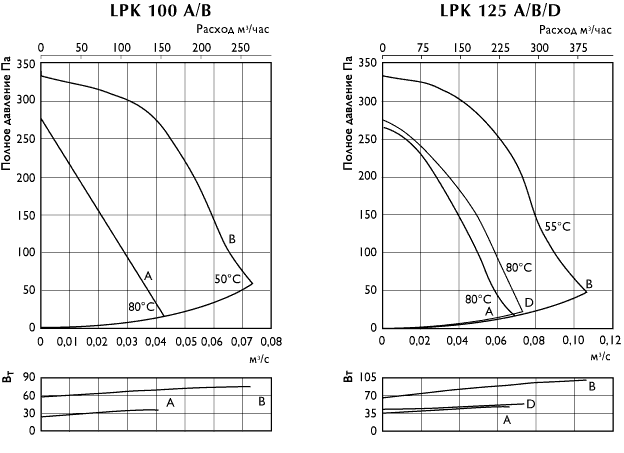

LPK 100 A
|
230/50
|
36
|
0,16
|
870
|
80
|
350
|
250
|
122
|
100
|
272
|
3,5
|
2
|
|
LPK 100 B
|
230/50
|
77
|
0,34
|
1800
|
50
|
350
|
250
|
122
|
100
|
272
|
3,5
|
1
|
|
LPK 125 A
|
230/50
|
47
|
0,21
|
1050
|
80
|
350
|
250
|
152
|
125
|
272
|
3,8
|
2
|
|
LPK 125 B
|
230/50
|
100
|
0,44
|
1450
|
55
|
350
|
250
|
152
|
125
|
272
|
3,8
|
1
|
|
LPK 125 D
|
230/50
|
53
|
0,24
|
1175
|
80
|
350
|
250
|
152
|
125
|
272
|
4,0
|
2
|
|

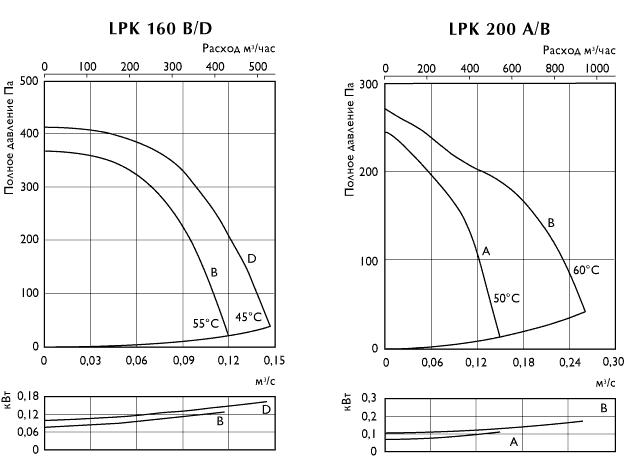

LPK 160 B
|
230/50
|
122
|
0,55
|
1750
|
55
|
350
|
250
|
186
|
160
|
272
|
4,4
|
1
|
|
LPK 160 D
|
230/50
|
162
|
0,72
|
2150
|
45
|
350
|
250
|
186
|
160
|
272
|
4,6
|
1
|
|
LPK 200 A
|
230/50
|
110
|
0,48
|
925
|
50
|
512
|
400
|
220
|
200
|
402
|
10
|
2
|
|
LPK 200 B
|
230/50
|
175
|
0,77
|
1100
|
60
|
512
|
400
|
220
|
200
|
402
|
10,1
|
1
|
|

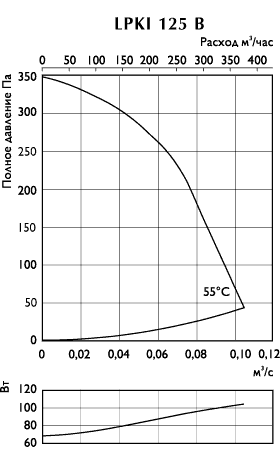

LPKI 125 B
|
230/50
|
104
|
0,46
|
1450
|
55
|
350
|
250
|
183
|
125
|
272
|
4,9
|
1
|
.
|
|
|
|
|
|
|
Тип вентилятора
|
|
LpA дБ(A)
|
LwA tot
|
LwA
|
|
63
|
125
|
250
|
500
|
1000
|
2000
|
4000
|
8000
|
|
LPK 100 A
|
К входу
|
47
|
54
|
45
|
48
|
45
|
47
|
47
|
42
|
37
|
29
|
|
К выходу
|
51
|
58
|
43
|
47
|
49
|
51
|
55
|
49
|
42
|
33
|
|
К окружению
|
37
|
44
|
28
|
33
|
38
|
35
|
37
|
34
|
32
|
32
|
|
LPK 100 B
|
К входу
|
55
|
62
|
50
|
57
|
56
|
54
|
54
|
51
|
50
|
41
|
|
К выходу
|
60
|
67
|
53
|
57
|
60
|
59
|
62
|
60
|
55
|
49
|
|
К окружению
|
44
|
51
|
28
|
34
|
46
|
43
|
44
|
42
|
40
|
38
|
|
LPK 125 A
|
К входу
|
53
|
60
|
46
|
50
|
52
|
54
|
55
|
50
|
44
|
31
|
|
К выходу
|
56
|
63
|
47
|
51
|
56
|
57
|
60
|
53
|
48
|
38
|
|
К окружению
|
42
|
49
|
29
|
35
|
41
|
41
|
44
|
42
|
36
|
33
|
|
LPK 125 B
|
К входу
|
59
|
66
|
53
|
57
|
58
|
61
|
60
|
57
|
51
|
41
|
|
К выходу
|
63
|
70
|
53
|
57
|
61
|
63
|
66
|
62
|
57
|
49
|
|
К окружению
|
48
|
55
|
30
|
37
|
47
|
47
|
51
|
49
|
44
|
39
|
|
LPK 125 D
|
К входу
|
53
|
60
|
43
|
52
|
56
|
56
|
49
|
44
|
34
|
29
|
|
К выходу
|
58
|
65
|
47
|
59
|
57
|
58
|
59
|
54
|
52
|
48
|
|
К окружению
|
40
|
47
|
31
|
36
|
40
|
41
|
41
|
39
|
37
|
39
|
|
LPK 160 B
|
К входу
|
63
|
70
|
54
|
60
|
63
|
65
|
64
|
56
|
53
|
45
|
|
К выходу
|
64
|
71
|
55
|
60
|
65
|
65
|
66
|
62
|
60
|
51
|
|
К окружению
|
49
|
56
|
33
|
41
|
49
|
51
|
50
|
47
|
41
|
38
|
|
LPK 160 D
|
К входу
|
65
|
72
|
54
|
63
|
66
|
68
|
65
|
58
|
57
|
49
|
|
К выходу
|
67
|
74
|
57
|
62
|
67
|
67
|
67
|
66
|
63
|
55
|
|
К окружению
|
49
|
56
|
33
|
39
|
46
|
51
|
51
|
48
|
44
|
41
|
|
LPK 200 A
|
К входу
|
57
|
64
|
47
|
58
|
54
|
58
|
55
|
56
|
54
|
47
|
|
К выходу
|
60
|
67
|
55
|
50
|
59
|
61
|
61
|
57
|
56
|
50
|
|
К окружению
|
46
|
53
|
29
|
40
|
40
|
47
|
47
|
47
|
43
|
41
|
|
LPK 200 B
|
К входу
|
61
|
68
|
51
|
63
|
61
|
62
|
58
|
57
|
56
|
50
|
|
К выходу
|
65
|
72
|
60
|
65
|
63
|
66
|
64
|
63
|
63
|
57
|
|
К окружению
|
50
|
57
|
36
|
43
|
44
|
50
|
53
|
49
|
47
|
44
|
|
LPKI 125 B
|
К входу
|
59
|
66
|
58
|
59
|
62
|
59
|
55
|
52
|
43
|
38
|
|
К выходу
|
64
|
71
|
61
|
59
|
64
|
65
|
65
|
62
|
61
|
59
|
|
К окружению
|
45/43*
|
52/50*
|
28/27*
|
42/41*
|
44/44*
|
45/42*
|
46/44*
|
44/41*
|
39/38*
|
40/39*
|
|
|
|
LwAtot — общий уровень шума (дБ);
|
|
LwA — уровень шума в октавном диапазоне (дБ);
|
|
LpA — уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м.
|
|
* Звукоизолированное исполнение (через звукоизоляцию).
|
|
|
|
|
Монтаж
¤ Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
¤ Электрические параметры должны соответствовать спецификации на табличке вентилятора.
¤ Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
¤ Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
¤ Вентиляторы должны быть заземлены.
¤ Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
¤ Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
¤ Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
¤ Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
¤ Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание — очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
¤ Прекращена подача напряжения.
¤ Рабочее колесо вентилятора полностью остановилось.
¤ Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
¤ В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
¤ Подшипники, в случае повреждения, подлежат замене.
В случае неисправности
¤ Проверить, поступает ли напряжение на вентилятор.
¤ Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
¤ Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
¤ В случае возврата вентилятора — очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.
|
Схема подключения
|
|
|
Схема №1
Схема №2
|
|
|
|
|
|
