RS

Канальные вентиляторы RS от 100 до 160 мм и предназначены для установки в круглых каналах. Все вентиляторы оборудованы асинхронными двигателями с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы. Корпус изготавливается из гальванизированной стали.

Установка
Вентиляторы могут быть установлены в любом положении.

Регулирование скорости
Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.

Защита двигателя
Все двигатели имеют встроенный термоконтакт с автоматическим перезапуском. Степень защиты электродвигателя IP44, клеммной коробки IP54.

Аксессуары
Кронштейн, быстросъёмные муфты, регуляторы скорости, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные и защитные решётки и т. д.



Технические характеристики

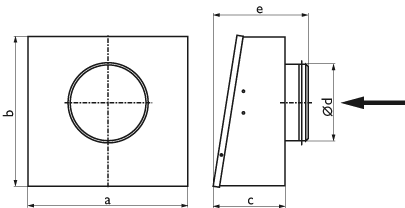

Тип вентилятора Напряже-ние, В\Гц Ном. Мощн., Вт Ток, Частота вращ., об\мин Макс. t, °C Размеры, мм Вес, Схема эл. подкл.
А a b с Ød ØD кг
RS 100 A 230/50 48 0,21 1830 80 230 252 122 100 170 3,4 2
RS 100 C 230/50 76 0,34 2490 75 230 252 122 100 170 3,4 1
RS 125 A 230/50 45 0,20 1400 85 230 252 122 125 170 3,4 2
RS 125 C 230/50 73 0,32 2460 70 230 252 122 125 170 3,4 1
RS 160 A 230/50 64 0,29 1200 65 332 310 147 160 195 5,0 2
RS 160 C 230/50 104 0,46 2480 65 332 310 147 160 195 5,0 1
.

Шумовые характеристики
Тип вентилятора   LpA дБ(A) LwA tot LwA
63 125 250 500 1000 2000 4000 8000
RS 100 A К входу  60 67 58 59 61 61 60 55 50 42
К окружению 56 63 30 37 49 56 61 56 50 41
RS 100 C К входу  66 73 60 61 66 68 67 62 57 53
К окружению 62 69 35 43 54 63 67 62 57 48
RS 125 A К входу  56 63 68 54 58 58 56 51 42 28
К окружению 55 62 41 40 50 56 58 55 44 35
RS 125 C К входу  63 70 55 59 63 65 63 59 51 40
К окружению 62 69 48 41 56 63 66 63 54 46
RS 160 A К входу  54 61 45 53 55 56 54 45 37 19
К окружению 51 58 48 38 49 53 52 50 40 32
RS 160 C К входу  66 73 52 60 66 70 68 59 55 41
К окружению 64 71 48 44 60 66 66 64 58 46
LwAtot — общий уровень шума (дБ);
LwA — уровень шума в октавном диапазоне (дБ);
LpA — уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м.
.


.

Монтаж
¤ Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
¤ Электрические параметры должны соответствовать спецификации на табличке вентилятора.
¤ Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
¤ Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
¤ Вентиляторы должны быть заземлены.
¤ Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы
¤ Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
¤ Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
¤ Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
¤ Прекращена подача напряжения.
¤ Рабочее колесо вентилятора полностью остановилось.
¤ Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
¤ В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
¤ Подшипники, в случае повреждения, подлежат замене.

В случае неисправности
¤ Проверить, поступает ли напряжение на вентилятор.
¤ Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
¤ Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
¤ В случае возврата вентилятора – очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.


Схема подключения

Схема № 1



Схема № 2
